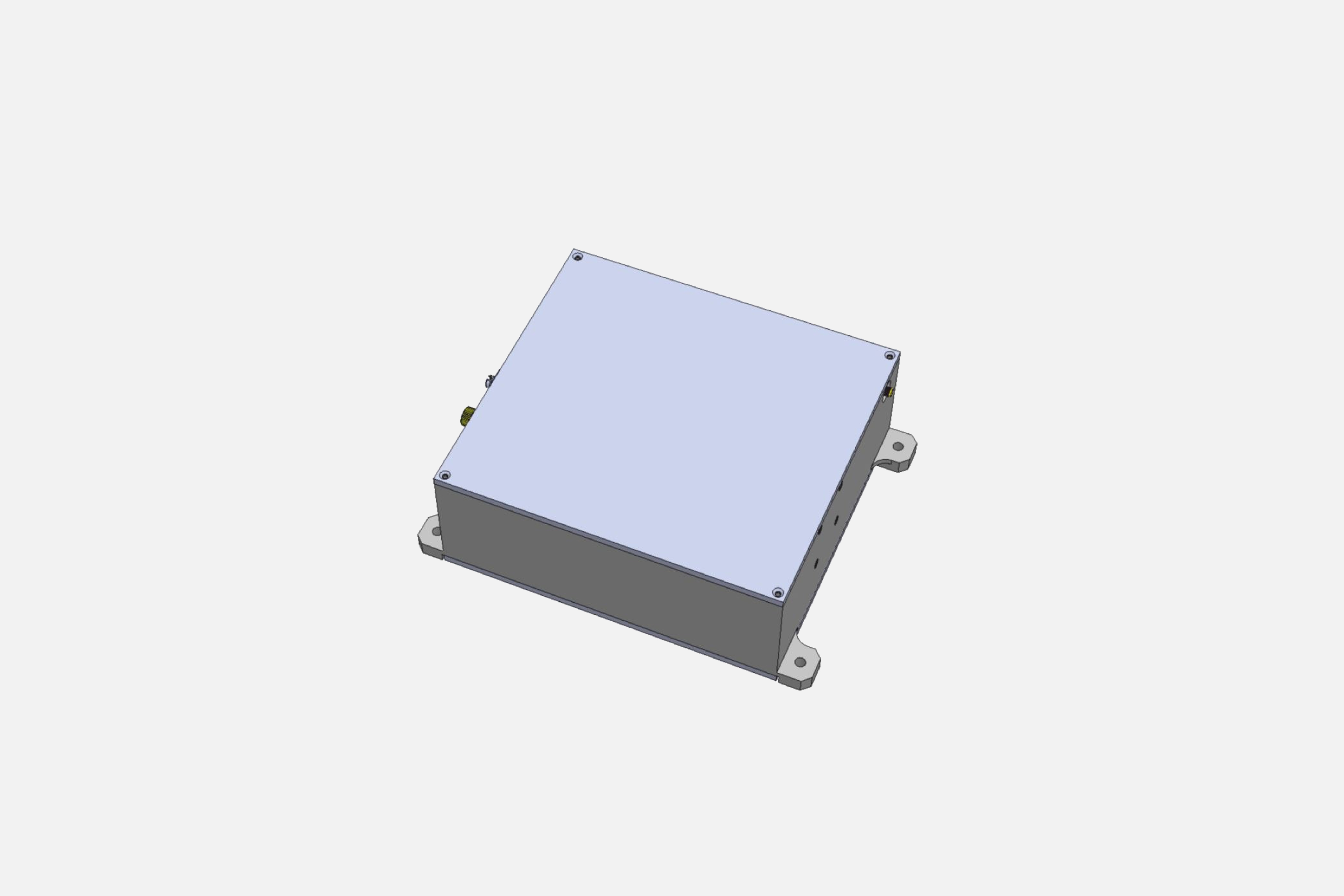

Оптоэлектронный генератор частот LMZ-OEO0112A

оптоэлектронный генератор

Описание

  • Оптоэлектронный генератор LMZ-OEO0112A выполнен с применением элементов радиофотоники, обеспечивающих рекордно низкий уровень фазовых шумов выходного сигнала.
  • Отличается высокой стабильностью частоты, большим диапазоном рабочих температур, наличием герметичного и ударопрочного корпуса, широким диапазоном питающих напряжений и гальванической развязкой по цепи электропитания.
Диапазон выходных частот от 1,25 ГГц до 12 ГГц
Мощность выходного сигнала не менее 20 дБм
Уровень фазовых шумов
при отстройках
10 кГц/50 кГц/1 МГц/10 МГц
в дБ/Гц относительно несущей
от 5 ГГц до 12 ГГц
от 2,5 ГГц до 5 ГГц
от 1,25 ГГц до 2,5 ГГц




-140/-150/-145/-145
-145/-150/-150/-150
-150/-150/-150/-150

Уровень побочных спектральных составляющих относительно несущей не более минус 90 дБ
Температурная нестабильность частоты ±1×10-11
Долговременная нестабильность частоты ±1×10-8/год
Напряжение питания и потребляемая мощность от 10,5 В до 72 В; 35 Вт
Диапазон рабочих температур от минус 50 °С до плюс 50 °С
Габаритные размеры 220 мм x 200 мм x 85 мм
Дополнительные параметры
  • Включение/отключение выходного сигнала
  • Контроль окончания установления частоты и наличия выходной мощности
