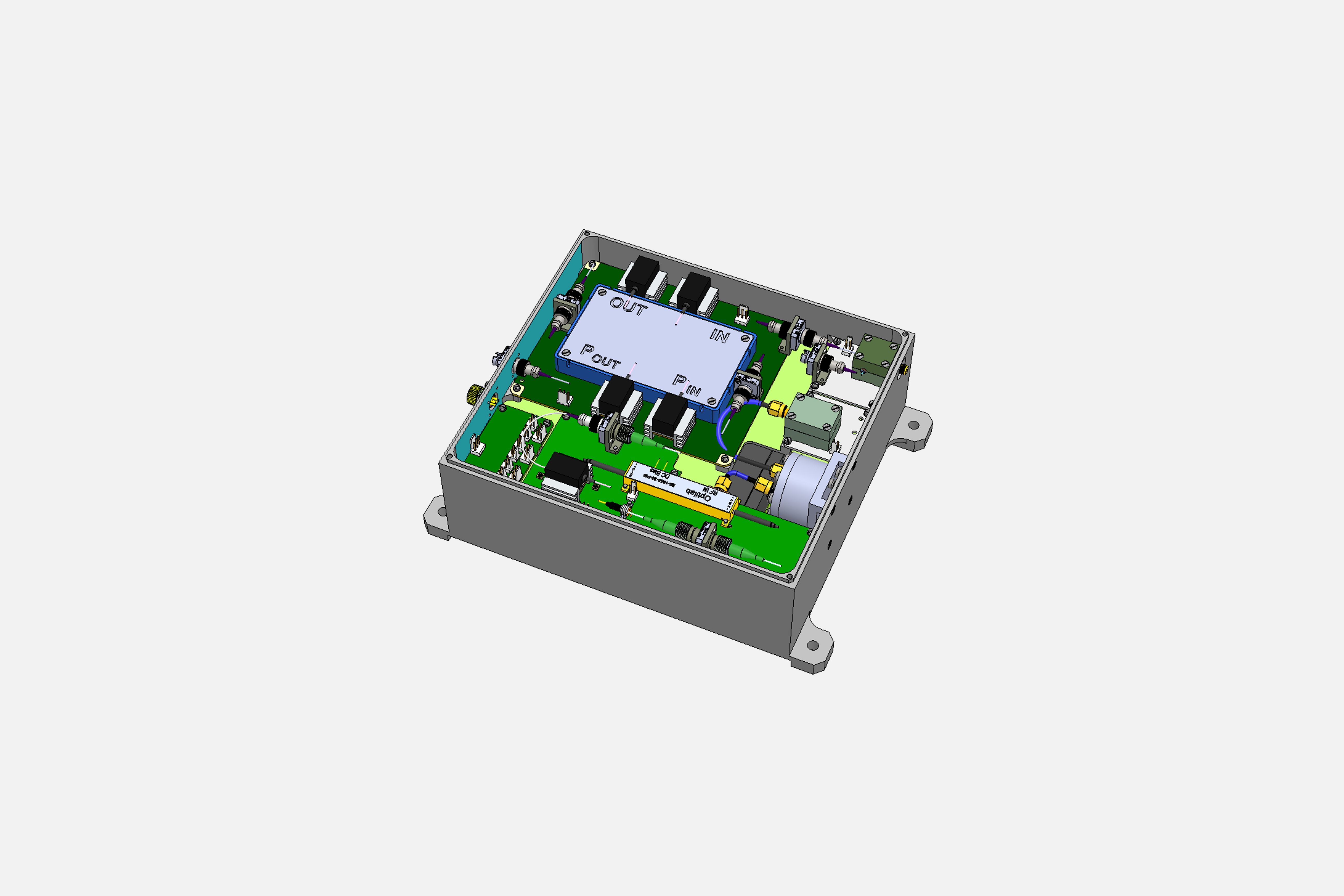

Оптоэлектронный синтезатор частот LMZ-OES00102400A

оптоэлектронный синетезатор частот

Описание

Синтезатор частот LMZ-OES00102400A выполнен с применением оптоэлектронного генератора и цифровой ФАПЧ, обеспечивающих рекордно низкий уровень фазовых шумов, малый шаг и высокую скорость перестройки.

Диапазон выходных частот от 1,25 ГГц до 12 ГГц
Диапазон перестройки частоты 500 МГц
Шаг перестройки частоты 0,1 Гц
Точность установки частоты ±1×10-6
Время перестройки частоты 10 мкс
Мощность выходного сигнала не менее 20 дБм
Уровень фазовых шумов
при отстройках
10 кГц/50 кГц/1 МГц/10 МГц
в дБ/Гц относительно несущей
от 5 ГГц до 12 ГГц
от 2,5 ГГц до 5 ГГц
от 1,25 ГГц до 2,5 ГГц




-135/-140/-140/-145
-140/-145/-145/-150
-145/-150/-150/-150

Уровень побочных спектральных составляющих относительно несущей не более минус 70 дБ
Температурная нестабильность частоты ±1×10-7
Долговременная нестабильность частоты ±5×10-7/год
Интерфейс управления CAN 2.0, управляемые током входы
Напряжение питания и потребляемая мощность от 10,5 В до 72 В; 45 Вт
Диапазон рабочих температур от минус 50 °С до плюс 50 °С
Габаритные размеры 300 мм х 200 мм х 85 мм
Дополнительные параметры
  • Включение/отключение выходного сигнала
  • Контроль окончания установления частоты и наличия выходной мощности
