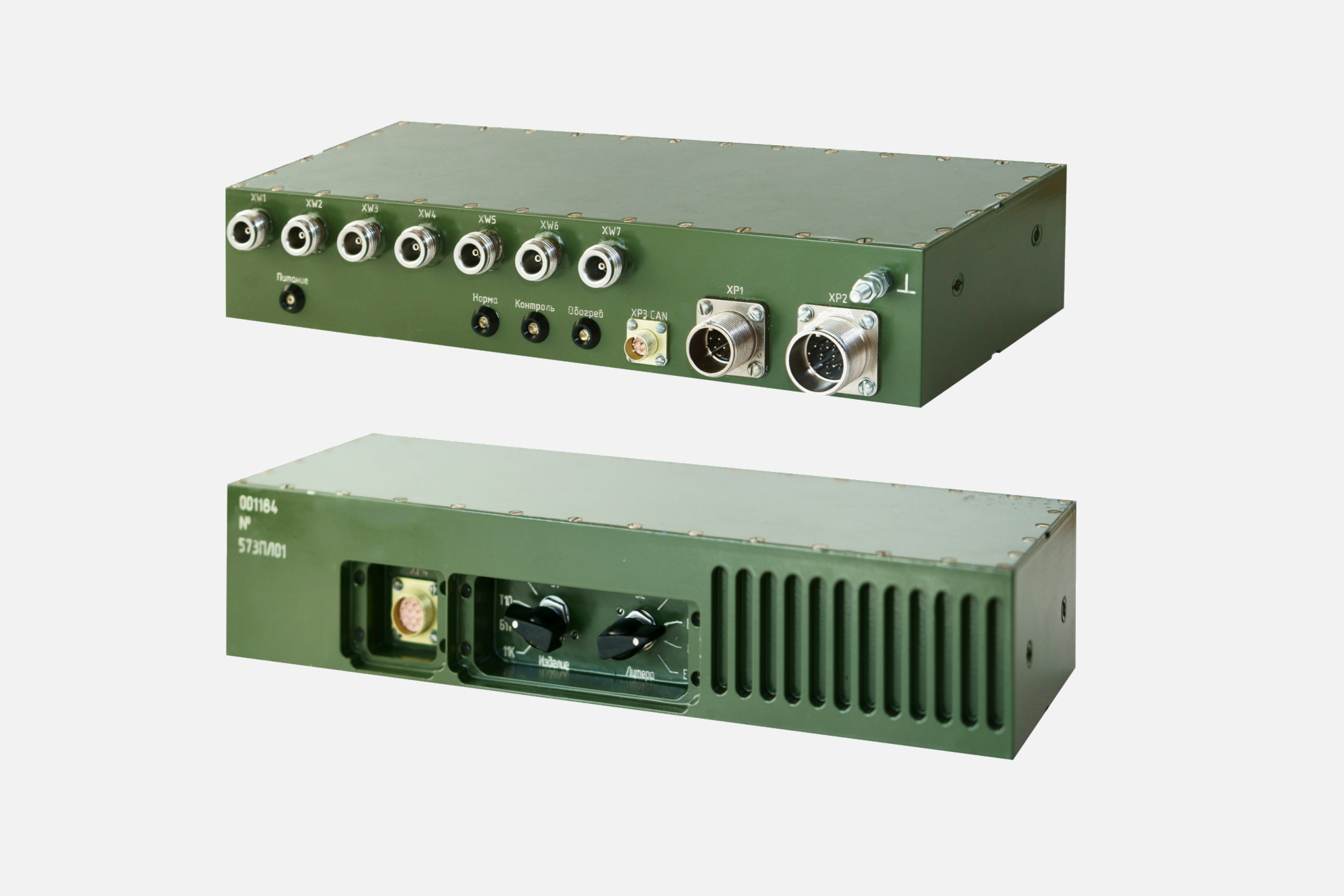

Синтезатор частот LMZ-FS0018A

Описание

Синтезатор частот LMZ-FS0018A выполнен с применением цифровой ФАПЧ, обеспечивающей широкий диапазон выходных частот, низкий уровень фазовых шумов, малый шаг и высокую скорость перестройки.
Отличается большим диапазоном рабочих температур, наличием герметичного и ударопрочного корпуса, широким диапазоном питающих напряжений и гальванической развязкой по цепи электропитания.

Диапазон выходных частот от 10 МГц до 18 ГГц
Шаг перестройки частоты 0,1 Гц
Точность установки частоты ±1×10-6
Время перестройки частоты 10 мкс
Мощность выходного сигнала не менее 20 дБм
Уровень фазовых шумов
при отстройках
10 кГц/100 кГц/1 МГц/10 МГц
в дБ/Гц относительно несущей
18 ГГц
10 ГГц
5 ГГц
3 ГГц




-100/-100/-110/-140
-110/-110/-120/-145
-115/-115/-130/-150
-120/-120/-130/-150

Уровень побочных спектральных составляющих относительно несущей не более минус 70 дБ
Температурная нестабильность частоты ±1×10-7
Долговременная нестабильность частоты ±5×10-7/год
Количество выходов до 8 шт.
Интерфейсы управления CAN2.0, управляемые током входы
Напряжение питания и потребляемая мощность от 10,5 В до 72 В; 20 Вт
Диапазон рабочих температур от минус 50 °С до плюс 50 °С
Габаритные размеры 300 мм х 130 мм х 55 мм
Дополнительные параметры
  • Включение/отключение выходного сигнала
  • Контроль окончания установления частоты и наличия выходной мощности
  • Наличие галетных переключателей для выбора пользовательских режимов работы изделия.
