Тракты передачи аналоговых сигналов

Описание

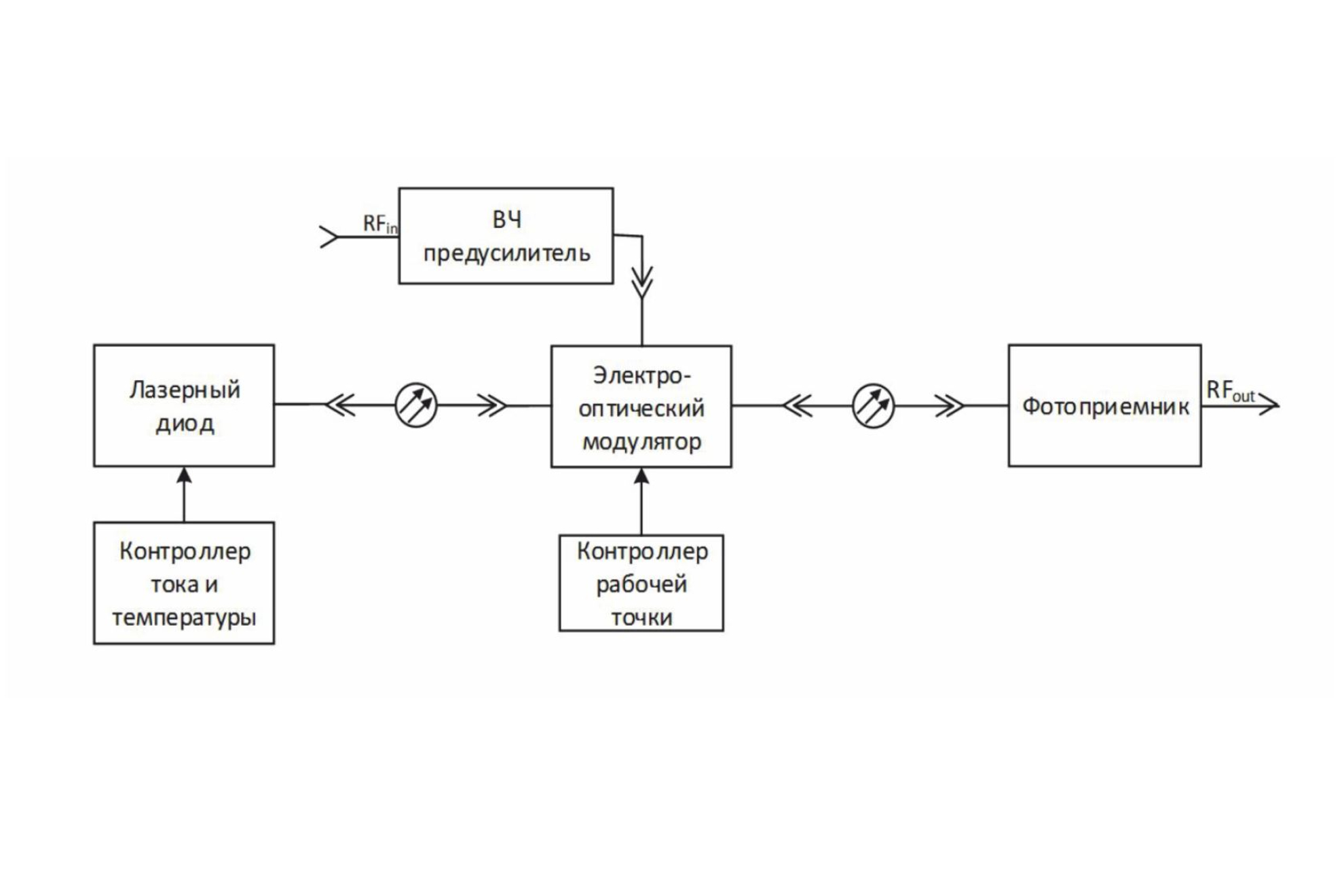

Волоконно-оптическая линия передачи (ВОЛП) аналогового ВЧ-сигнала состоит из:

  • предусилителя ВЧ сигнала;
  • лазерного диода с контроллером тока и температуры;
  • электро-оптического модулятора;
  • фотоприемного модуля.

Основными преимуществами являются широкая полоса рабочих частот и расширенный динамический диапазон. Благодаря наличию контроллера тока и температуры лазерного передающего модуля обеспечивается стабильность характеристик ВОЛП.

Частотный диапазон 30 кГц – 38 ГГц
Рабочая длина волны 1550 нм
Коэффициент передачи (при +0 дБм на входе фотоприемника) - 40 дБ
Коэффициент передачи (при +10 дБм на входе фотоприемника) - 20 дБ
Коэффициент шума 40 дБ
Уровень входного РЧ сигнала с предусилением - 20 дБм
Максимальный уровень ВЧ-сигнала 26 дБм
Напряжение питания +12 В
Диапазон рабочих температур от минус 10 °С до плюс 50 °С
